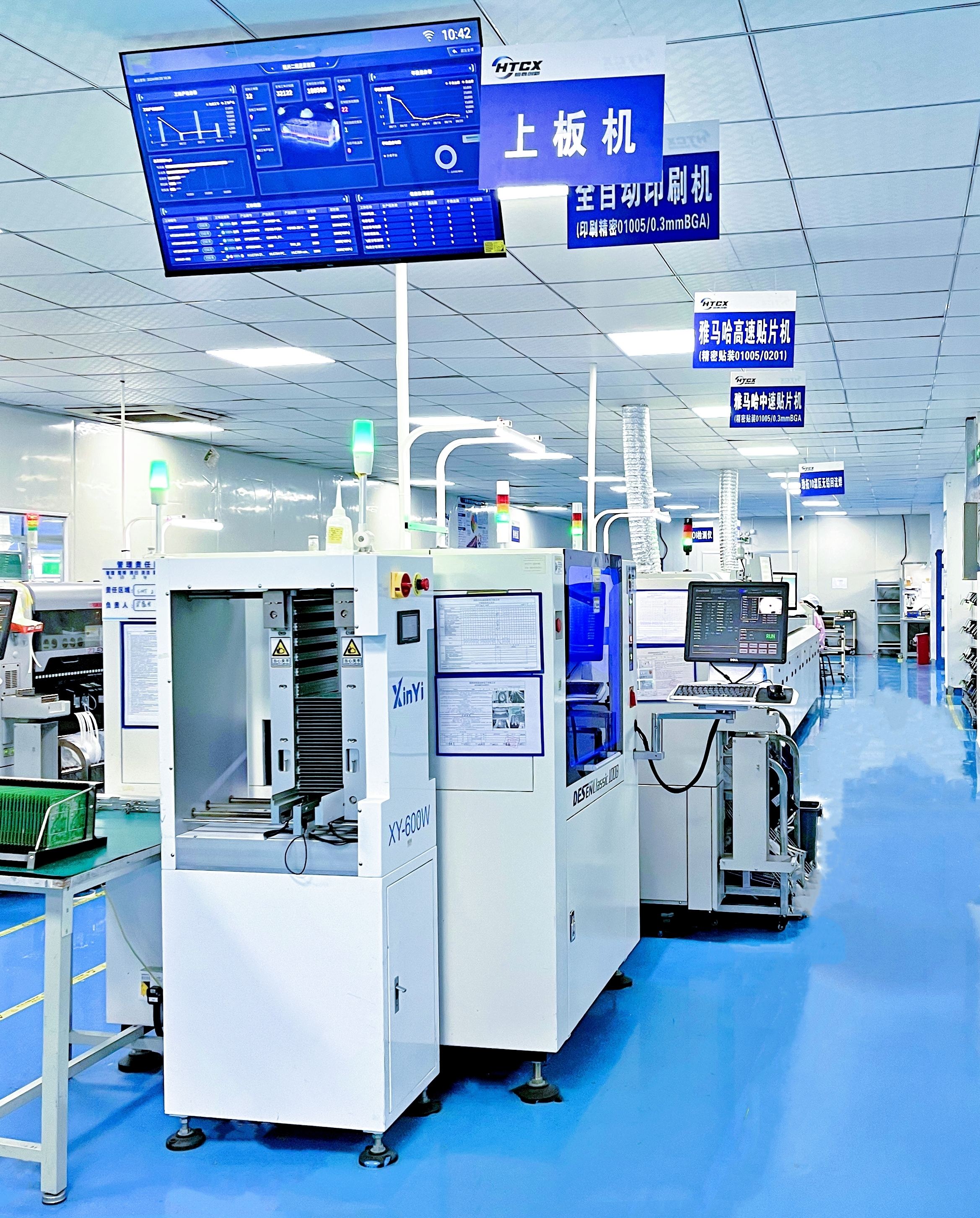

SMT生产线中的贴装生产设备，主要是指SMT贴片机，它能够高效、精确地将电子元器件贴装到印刷电路板（PCB）上。以下是SMT贴片机的工作原理及工作流程的详细解析：

工作原理

SMT贴片机是一个高度复杂的系统，由多个精密部件组成，其核心结构通常包括机架、X-Y运动机构、贴装头、元器件供料器、PCB承载机构以及计算机控制系统。每个部分都承担着特定的功能，共同确保贴装过程的顺利进行。

机架：作为整个设备的支撑结构，机架需要具有足够的机械强度和刚性，以确保在高速运动时各部件的稳定性和精度。

X-Y运动机构：这是实现精确贴装的关键部分。通过滚珠丝杆和直线导轨的高精度配合，X-Y运动机构能够带动贴装头在PCB板上方进行快速而准确的移动。

贴装头：贴装头是执行元件拾取和放置动作的重要部件。它通常配备有真空吸嘴或机械夹爪，用于从元器件供料器中拾取元件，并精确放置到PCB板的指定位置。

元器件供料器：供料器负责存储和提供待贴装的电子元器件。根据元件的类型和尺寸，供料器有多种不同的设计，如带式供料器、盘式供料器等。

PCB承载机构：这部分用于固定和支撑PCB板，确保在贴装过程中PCB板的稳定性和位置精度。

计算机控制系统：作为贴片机的“大脑”，计算机控制系统负责接收和处理贴装指令，协调各个部件的动作，以实现高效的自动化生产。

工作流程

SMT贴片机的工作流程可以概括为以下几个步骤：

指令接收与解析：计算机控制系统接收来自上位机或操作人员的贴装指令，并对指令进行解析，确定需要贴装的元件类型、位置和数量等信息。

元件拾取：贴装头根据指令移动到元器件供料器的相应位置，通过真空吸嘴或机械夹爪拾取元件。

视觉对中与校正：在贴装前，贴片机会通过视觉系统对拾取的元件进行对中和校正，确保元件的放置精度。

元件放置：贴装头携带元件移动到PCB板的指定位置，并精确放置元件。这一过程中，X-Y运动机构发挥着关键作用，确保贴装头的精确定位和快速移动。

状态检测与反馈：在贴装过程中，贴片机会实时检测各部件的状态和工作情况，并将相关信息反馈给计算机控制系统。这有助于及时发现并处理潜在的问题，确保贴装过程的顺利进行。

注意事项

在进行SMT贴装之前，需要根据产品工艺文件的贴装明细表，选择适合的供料器，并确定元器件的规格和类型。

在使用SMT贴片机之前，需要检查机器内部是否有杂质和异物，确保机器的清洁和正常运转。

在进行连续贴装生产时，需要对贴装的产品进行检验，确保贴装产品符合质量要求。检验方法包括目视检验、X光检验、AOI检验等多种方法。

SMT贴片机以其高精度、高速度、灵活性、多样性和智能化等特点，成为现代电子制造中不可或缺的关键设备。通过深入了解其工作原理和工作流程，可以更好地掌握这一技术，提高生产效率和产品质量。
