钢网（Stencil）在SMT（表面贴装技术）中起着至关重要的作用，它的主要功能是帮助锡膏沉积，确保准确数量的锡膏转移到PCB（印刷电路板）的准确位置。钢网厚度与开口尺寸、开口形状、开口内壁的状态等就决定了焊膏的印刷量，因此钢网的质量就会直接影响焊膏的印刷量。若锡膏不足或过多，则会造成虚焊、连锡等状况，再次进行焊接和清理，又需要耗费时间，直接影响到完成整块PCB制造的时间。

一、什么是SMT钢网

PCB钢网就是一块薄薄的钢板，上面有很多焊盘孔。这些孔的位置与PCB上的焊盘位置完全一致，这样用机器刷锡膏时，所有洞就会有锡膏漏到PCB板上，然后再贴元件，最后上回流焊机。所谓开钢网就是根据Gerber文件，一般就是电路板PCB文件的Top Paste层和Bottom Paste层来制作钢网的动作。只要PCB板上有贴片元件，就得做钢网。

二、钢网验收

(1) 用直尺检查网框大小，超过规范判退；将网框放在大理石平台上检查其平面度，超出规范判退，网框底部平整，放置水平台翘起高度＜2mm

(2) 开口少开或多开判退，用放大镜观察钢网开口是否整齐、光滑，边缘不应有疤痕、粗糙等

(3) 检查Mark点位置是否正确，边沿应清晰、整齐和界线分明，Mark点不能多刻或少刻

(4) 厚度在公差范围内(±10um),表面无折痕、无变形、无油迹

(5) 检查钢网四个角落和中心处的张力，张力应在35～50N.CM范围内

(6) 检查钢网标示内容是否正确及完整

三、钢网的存储与管理

(1) 确认OK钢网须做好标示记录，以防不合格钢网流入产线使用

(2) 合格钢网须入库扫描进行保管；

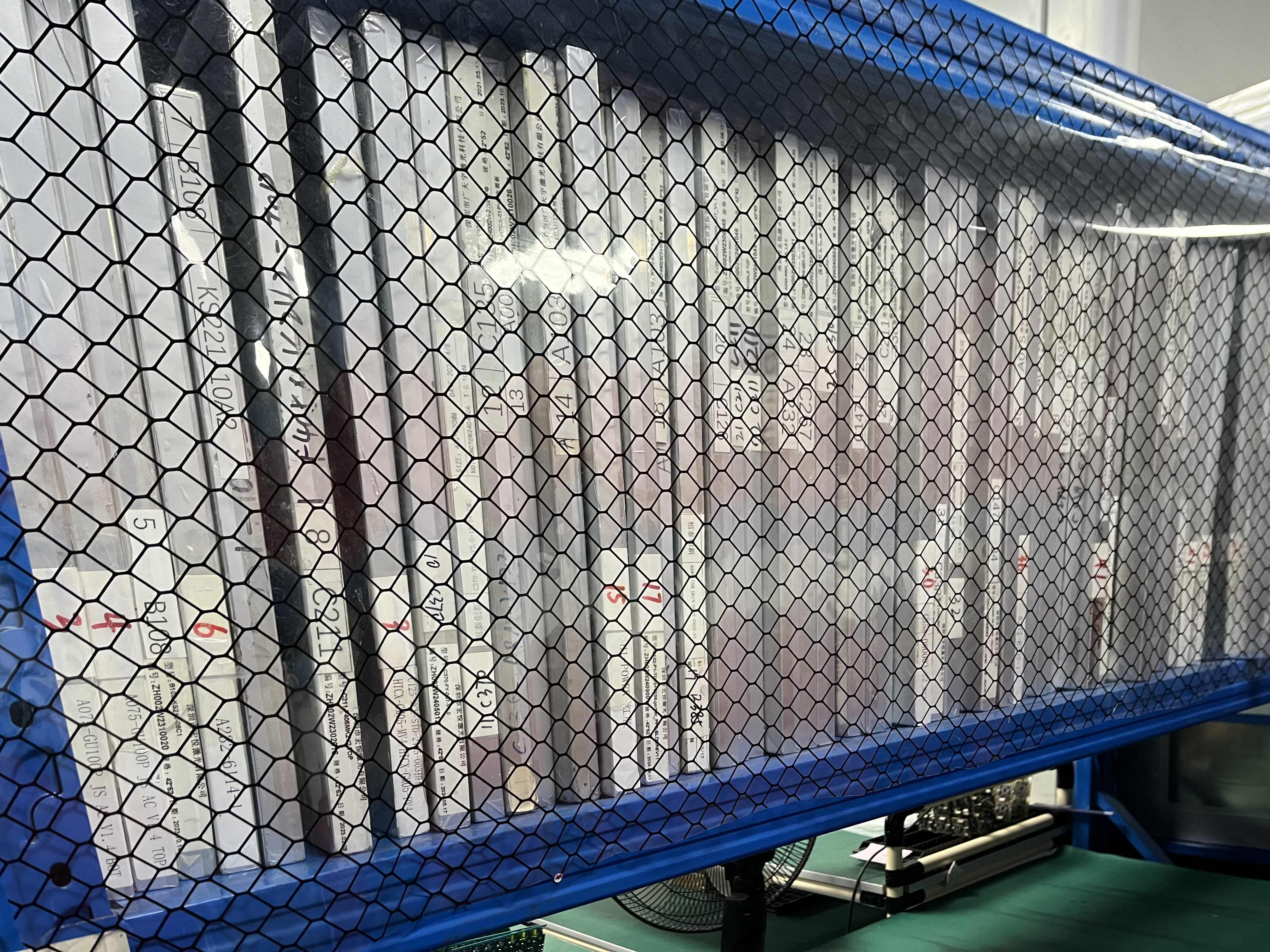

(3) 使用钢网储存架，并按钢板所标示机种对应储位存放，且标示统一向外，以利取用。

四、钢网的使用

核对钢网是否与PCBA电路板生产一致；检查钢网是否变形、破损、网孔堵塞等不良现象；工程师应根据产品品质要求及 SOP 规定调用印刷程序和设定参数，根据 SOP 规定范围内调整自动擦拭频率。

清洗钢网，换线或停线30分钟以上时，应及时将钢网上锡膏铲除，并清洗钢网，在清洗钢网时，应注意轻拿轻放，如发现钢网变形或破损并且导致印刷不良时应将钢网立即下线，还有对于使用多次的钢网，当张力小于30N/CM时做报废处理。

如果PCBA电路板需要特殊的钢网，我们会第一时间反馈沟通的，因为钢网的印刷效果直接影响着贴片的良率。为了生产出良率高的产品，我们都会选用最合格的钢网。更会建议客户选择合格的钢网，否则影响到产品质量，反而因小失大。好的钢网才有好的下锡效果，使贴装更精准美观，良率也会得到大大提升！
