SMT贴片加工中PCB为何翘曲？五大原因与应对策略

2025.03.18

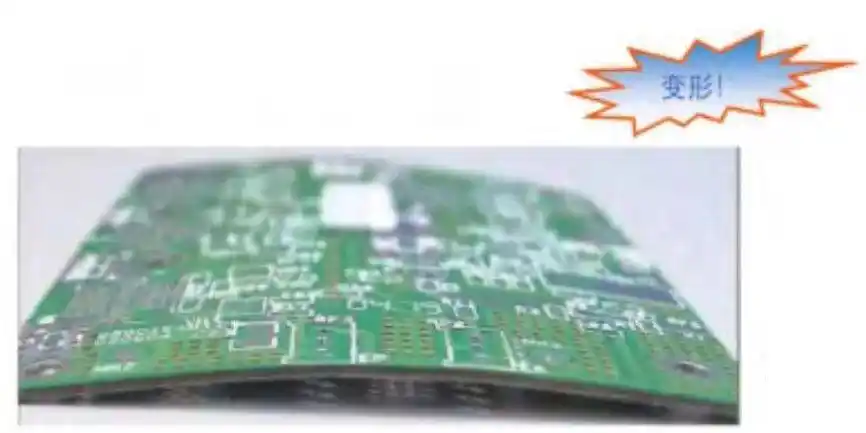

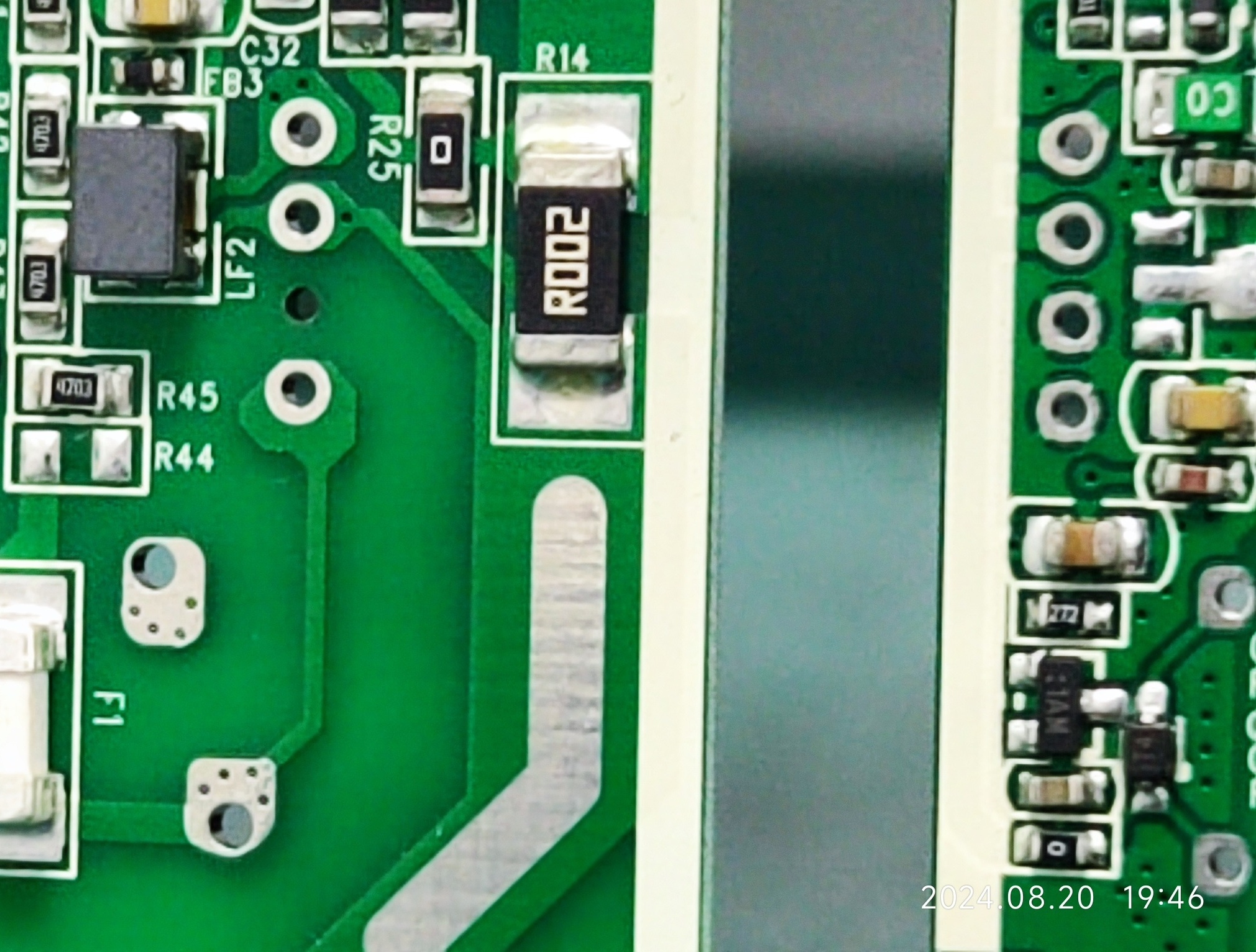

在SMT贴片加工的复杂流程里，PCB翘曲堪称众多厂商最为头疼的难题之一。这一问题带来的影响不容小觑，它不仅让产品外观大打折扣，更对电子元件的性能和焊接质量产生严重威胁，进而导致产品良品率大幅下降，可靠性也难以保障。所以，深入探究PCB翘曲的成因，并针对性地采取有效预防和解决措施，对保障SMT贴片加工的顺畅开展以及提升产品质量，有着极为关键的意义。

一、SMT贴片加工中PCB翘曲的五大原因

（一）材料特性

PCB主要由玻璃纤维和复合材料构成，材料的不均匀性是引发翘曲的关键因素。在受热时，这些材料的膨胀系数各不相同，玻璃纤维、复合材料以及铜箔等在温度变化下的膨胀和收缩程度存在差异，就会产生内部应力。特别是铜箔与玻璃布之间CTE（热膨胀系数）的显著差异，在温度发生波动时，会对PCB的形态造成极大影响。例如，当电子产品在使用过程中经历频繁的温度变化，这种内部应力不断积累，最终突破PCB材料自身的承受极限，导致翘曲现象出现。

（二）温度波动

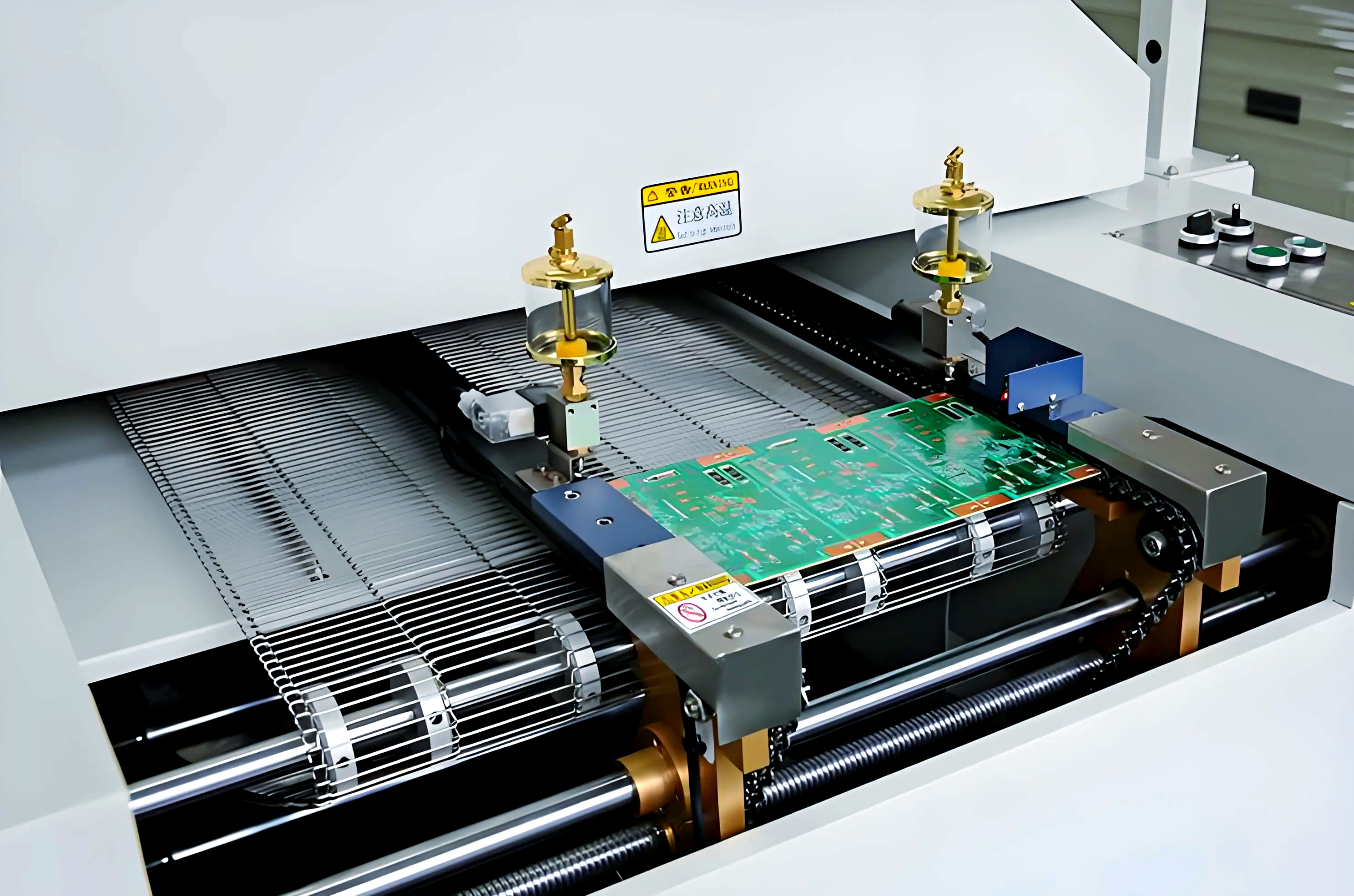

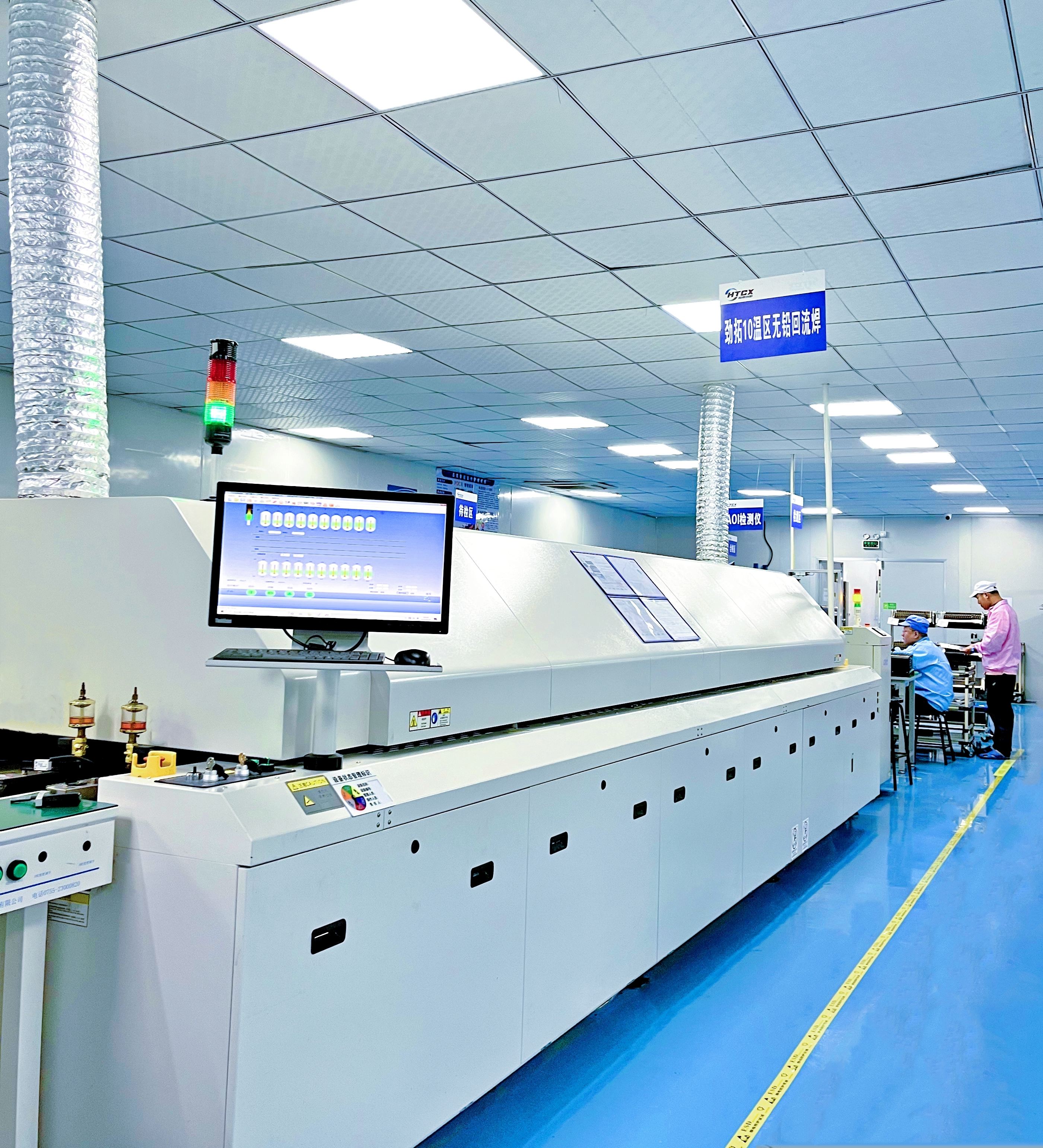

SMT加工中的热处理和热漂移也是导致PCB翘曲的重要原因。在回流焊和波峰焊等关键环节，PCB会处于高温环境中。在高温下，材料会迅速膨胀，而当温度降低时又会收缩。然而，铜与母材之间膨胀系数的不同，使得这种膨胀和收缩过程不均衡。比如，铜的膨胀系数相对较大，在加热时铜箔的膨胀程度比周边的基板材料更为明显，冷却时收缩速度也更快，这种差异在反复的加热冷却过程中进一步加剧，从而在冷却后使PCB产生翘曲变形。

（三）湿度作用

湿气对PCB的影响同样不可忽视。若PCB在存储或处理过程中操作不当，就可能吸收过量水分。一旦吸收水分PCB材料就会发生吸水膨胀。当后续进行加热和冷却操作时，含有水分的不同区域会以不同速率进行热膨胀和收缩。例如，在回流焊的加热阶段，水分迅速汽化，导致局部区域膨胀加剧，而在冷却时，水分凝结，又使得该区域收缩异常，这种不均匀的膨胀和收缩最终引发翘曲问题，严重影响PCB的平整度。

（四）设计问题

不合理的PCB设计也是翘曲的潜在诱因。比如，导电线路图形的失衡，可能导致电流分布不均，进而产生局部过热，引发热应力。或者两面线路的不对称性，使得PCB在制造和使用过程中承受的应力分布不均匀，造成应力集中。当应力集中达到一定程度，就会使PCB在应力作用下发生翘曲。此外，在加工过程中，高温或热冲击对于设计不合理的PCB影响更为显著，可能进一步加剧翘曲的程度。

（五）加工应力

在PCB加工过程中，钻孔、切割等操作都会产生一定程度的应力。钻孔时，钻头与PCB材料的摩擦会使孔周围的材料受到挤压和拉伸，形成局部应力。切割操作同样会在切割边缘产生应力。若这些应力在加工后未能得到妥善释放或处理，随着后续加工工序的进行以及环境因素的影响，这些应力会逐渐积累，成为导致PCB翘曲的潜在因素。比如在经过多次热循环后，这些原本存在的应力与新产生的热应力相互叠加，最终引发PCB翘曲。

二、有效避免PCB翘曲的方法

（一）精心挑选材料

选用刚度高、热稳定性好的PCB材料是预防翘曲的基础。像玻璃纤维增强高温塑料(FR-4)和陶瓷，它们具有较好的热稳定性和机械性能。同时，要确保基材与层压板的热膨胀系数相近。例如，在选择FR-4材料时，要严格把控其质量，确保不同批次的材料热膨胀系数一致。这样在温度变化时，各层材料的膨胀和收缩程度相近，能有效减少因温度变化而产生的应力积累，从源头上降低PCB翘曲的风险。

（二）精心设计PCB布局

在PCB设计阶段，要对电子元件的位置和布局进行周密规划。一方面，要保证PCB上的元件间距足够。如果元件间距过小，在焊接过程中，局部区域会产生大量热量，形成局部高温区域，导致PCB受热不均，进而引发翘曲。另一方面，将关键元件置于厚度稳定的区域。关键元件对PCB的平整度要求较高，放置在厚度稳定区域可以减少因PCB厚度变化而产生的应力影响，降低PCB翘曲对关键元件性能的影响，从而有效降低PCB翘曲的风险。

（三）严格控制加工温度与时间

在焊接过程中，合理调节加热温度和时间至关重要。温度过高，会使PCB材料过度膨胀，产生过大的热应力；温度过低，则可能导致焊接不牢固，需要反复加热，同样会增加热应力。所以要确保PCB加热的均匀性，防止局部过热现象。通过恰当设置焊接温度曲线和参数，比如精确设定预热时间，让PCB缓慢升温，避免温度突变产生应力；合理控制焊锡温度，保证焊锡能够均匀熔化和凝固；调节焊锡速度，使焊接过程平稳进行。这样能有效减少PCB翘曲的可能性。

（四）有效管理环境因素

环境因素对PCB翘曲的影响也不容忽视。尤其是仓库的湿度，要特别注意避免覆铜板在储存过程中因吸潮而增加翘曲风险。对于没有防潮包装的覆铜板，厂家要密切关注仓库的湿度情况，尽量采取措施降低仓库湿度。例如，安装除湿设备，将仓库湿度控制在合适范围内。通过有效管理环境因素，减少PCB因湿度问题产生翘曲的可能性，确保 PCB在储存和加工过程中的质量稳定性。
