在当今科技飞速发展的时代，电子产品的更新换代速度日新月异。而在PCBA（印刷电路板组装）领域，PCBA DFM（DesignforManufacturability，可制造性设计）在PCBA设计阶段发挥着至关重要的作用。它通过对布局的精心优化、材料的精准选择以及工艺参数的合理设定，确保产品在制造过程中既具备可行性和可靠性，又能实现良好的成本效益。
一、PCBA DFM的核心要素
设计规范与布局优化

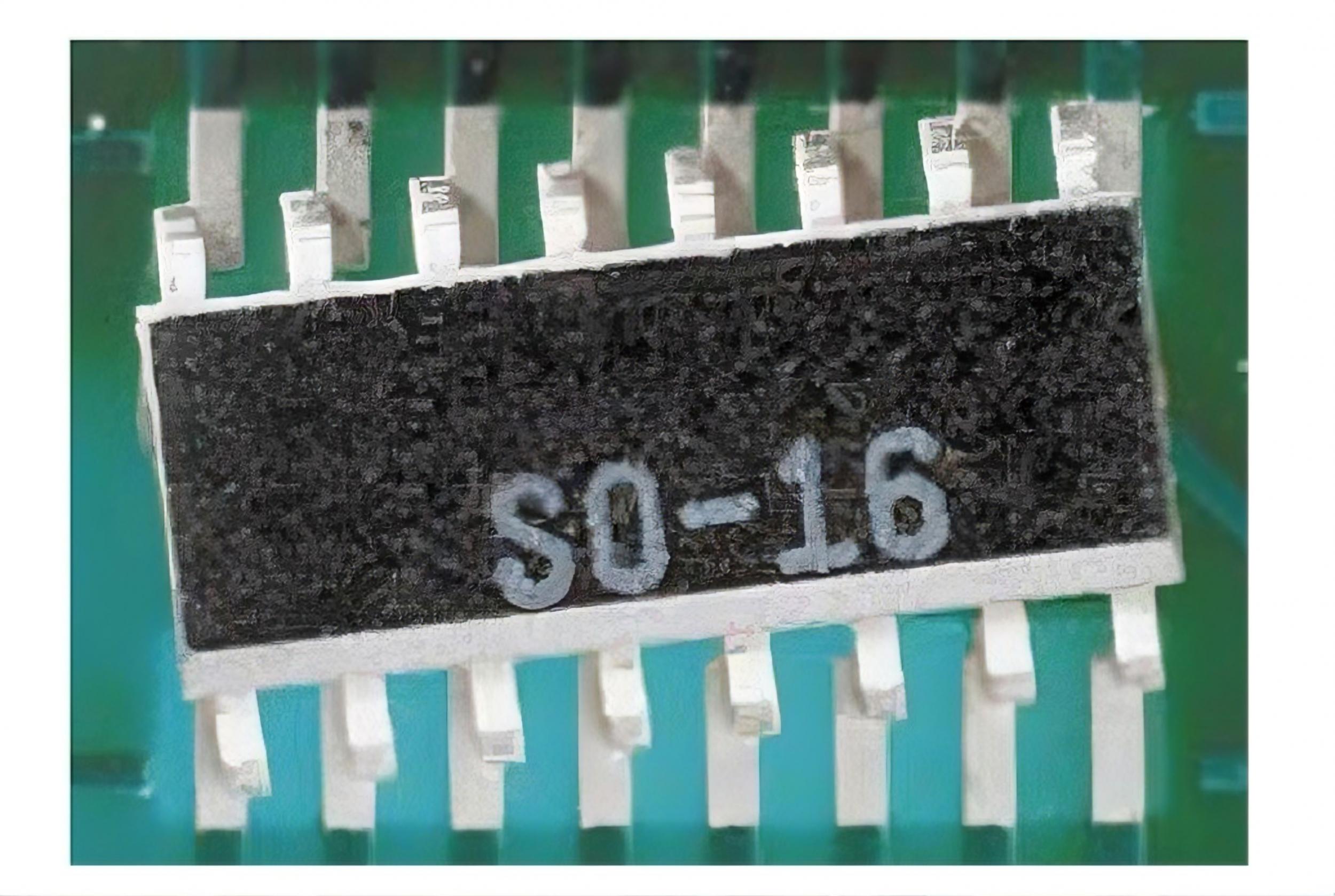

在PCBA设计中，元件间距的设置是一个不容忽视的细节。对于SMT器件，间距需≥20mil；IC类器件，间距要≥80mil；而BGA类器件，间距则需≥200mil。这样做的目的是避免在焊接过程中出现相互干扰的情况，确保每个元件都能完美焊接。焊盘设计同样关键，其尺寸必须与元件引脚精确匹配。如果焊盘过小，容易导致虚焊，影响产品的电气性能；而焊盘过大，则会造成材料的浪费。同时，阻焊桥宽度需≥4mil，这能有效防止短路现象的发生。另外，在板边处理方面，元件本体或焊盘需距离板边≥5mm，这样可以避免在分板过程中对元件造成损伤。
材料与工艺适配
板材的选择是PCBA设计中的重要环节。要根据信号完整性和散热需求来挑选合适的基材，例如FR4常用于一般电子产品，而高频材料则适用于对信号传输要求较高的设备。同时，还需充分考虑制造商的加工能力。铜箔分布也需要合理规划，不均匀的铜层厚度可能会导致PCB翘曲，影响后续的组装和使用。对于重型元件，应将其放置在靠近PCB支撑点的位置，以保证整个电路板的稳定性。此外，孔径比的控制也至关重要，板厚与孔径比需与制造商的能力相匹配，如常见的1:8，这样才能确保孔金属化的可靠性。
制造工艺兼容性
拼板设计对于不规则PCB来说非常关键。通过V-CUT或邮票孔拼板的方式，可以提升PCB与自动化设备的兼容性，提高生产效率。MARK点的设置也有严格要求，需成对放置对角定位点，直径为1mm±0.2mm，并且周围要保留≥2倍直径的空旷区，以便自动化设备能够准确识别和定位。在波峰焊/回流焊兼容性方面，直插器件（THT）的布局需要避开密集贴片区，这样可以减少选择性焊接的成本，提高焊接质量。
二、常见DFM问题与规避策略
锐角走线与孤岛铜皮
锐角走线在PCB设计中是一个常见的问题，它容易导致蚀刻不均，影响电路板的性能。为了避免这种情况，应将锐角走线调整为45°或90°。孤岛铜皮也可能会引发噪声问题，对信号传输产生干扰。对于孤岛铜皮，可以通过覆铜或直接删除的方式进行处理，以保证电路板的稳定性。
阻焊层设计缺陷
阻焊层的设计直接影响到焊接质量。如果阻焊开窗过小，可能会覆盖焊盘，导致焊接不良；而开窗过大，则会使焊料漫流，造成短路等问题。因此，阻焊层的设计需严格按照IPC标准进行调整，确保其尺寸和位置的准确性。
散热焊盘处理不当
在处理散热焊盘时，如果大焊盘不进行合理分割，在焊接过程中元件可能会因为受热不均而发生偏移。为了避免这种情况，应将大焊盘分割为多个小焊盘，这样可以使焊接过程更加稳定，保证元件的焊接质量。
三、DFM的实施意义
降低成本与周期
PCBADFM的实施可以在早期设计阶段就对潜在问题进行优化，从而大大减少返工的可能性。据统计，通过有效的DFM设计，开发成本可降低60%以上，生产周期也能缩短30%。这对于企业来说，意味着能够更快地将产品推向市场，提高市场竞争力。
提升良率与可靠性
规范化的DFM设计能够显著提升产品的良率和可靠性。通过合理的布局、材料选择和工艺参数设置，可将焊接不良率降低80%，并增强产品的抗干扰能力。这不仅可以减少产品的次品率，还能提高产品的稳定性和使用寿命，为企业树立良好的品牌形象。
支持自动化生产
标准化的工艺边（≥5mm）和定位孔（孔径2.0±0.08mm）设计能够很好地适配SMT设备，提高自动化生产的效率。在大规模生产中，自动化设备的高效运行可以大大提高生产效率，降低人力成本。
四、DFM工具与方法
软件辅助分析
借助专业的软件工具可以提前识别设计缺陷。例如，VALORTrilogy5000等工具能够进行光板制造、装配及网表分析，帮助设计师在设计阶段就发现潜在问题，并及时进行调整。这种软件辅助分析的方法可以大大提高设计的准确性和效率。
协同设计流程
整合设计、工艺、制造团队，通过DFM审查会议对设计方案进行优化是一种非常有效的方法。不同团队的成员可以从各自的专业角度出发，提出宝贵的意见和建议，共同完善设计方案。这种协同设计的流程可以充分发挥团队的优势，确保设计方案既符合设计要求，又能满足制造工艺的实际需求。
PCBADFM作为连接设计与制造的关键桥梁，需要从元件布局、材料适配、工艺兼容性等多个维度进行优化。通过规范设计、利用工具进行验证以及加强团队协作，企业可以实现成本、质量与效率的完美平衡。在未
-----------------------------------
