工业控制器电路板设计与贴片加工深度剖析：数据、良率与成本

2025.03.27

在工业自动化领域，工业控制器电路板的设计与贴片加工是决定产品性能、质量及成本的关键环节。深入了解其中的数据细节、良率影响因素和成本构成，对企业优化生产、提升竞争力至关重要。

一、电路板设计具体数据

（一）线路宽度与电流承载

一般来说，对于工业控制器电路板，当通过1A电流时，线路宽度在1mm左右较为合适。若电流增大，线路宽度需相应增加，如通过3A电流，线路宽度约为2-3mm。这是因为过窄的线路在承载大电流时，会产生过多热量，影响电路板稳定性，甚至烧毁线路。例如，在某款高功率工业控制器中，因最初设计的线路宽度仅0.8mm用于承载2A电流，运行一段时间后频繁出现故障，后将线路宽度增加到1.5mm，问题得以解决。

（二）过孔尺寸与信号传输

过孔作为连接电路板不同层线路的通道，其尺寸对信号传输影响很大。通常，对于高速信号传输的电路板，过孔直径在0.3-0.5mm，内径在0.1-0.2mm为宜。过小的过孔会增加信号传输的电阻和电感，导致信号衰减和延迟；过大则会占用过多空间，影响布线密度。在实际应用中，如工业以太网控制器电路板，将过孔尺寸从原本的0.2mm优化到0.3mm后，信号传输的误码率明显降低。

二、贴片加工的良率分析

（一）设备精度与良率关系

高精度的贴片机对提升贴片加工良率起着关键作用。以某品牌高端贴片机为例，其贴片精度可达±0.05mm，相比精度为±0.1mm的普通贴片机，在贴装0402及更小尺寸元件时，良率可提高10%-15%。因为高精度设备能够更准确地将元件放置在电路板焊盘上，减少偏移、立碑等不良现象。

（二）工艺参数对良率的影响

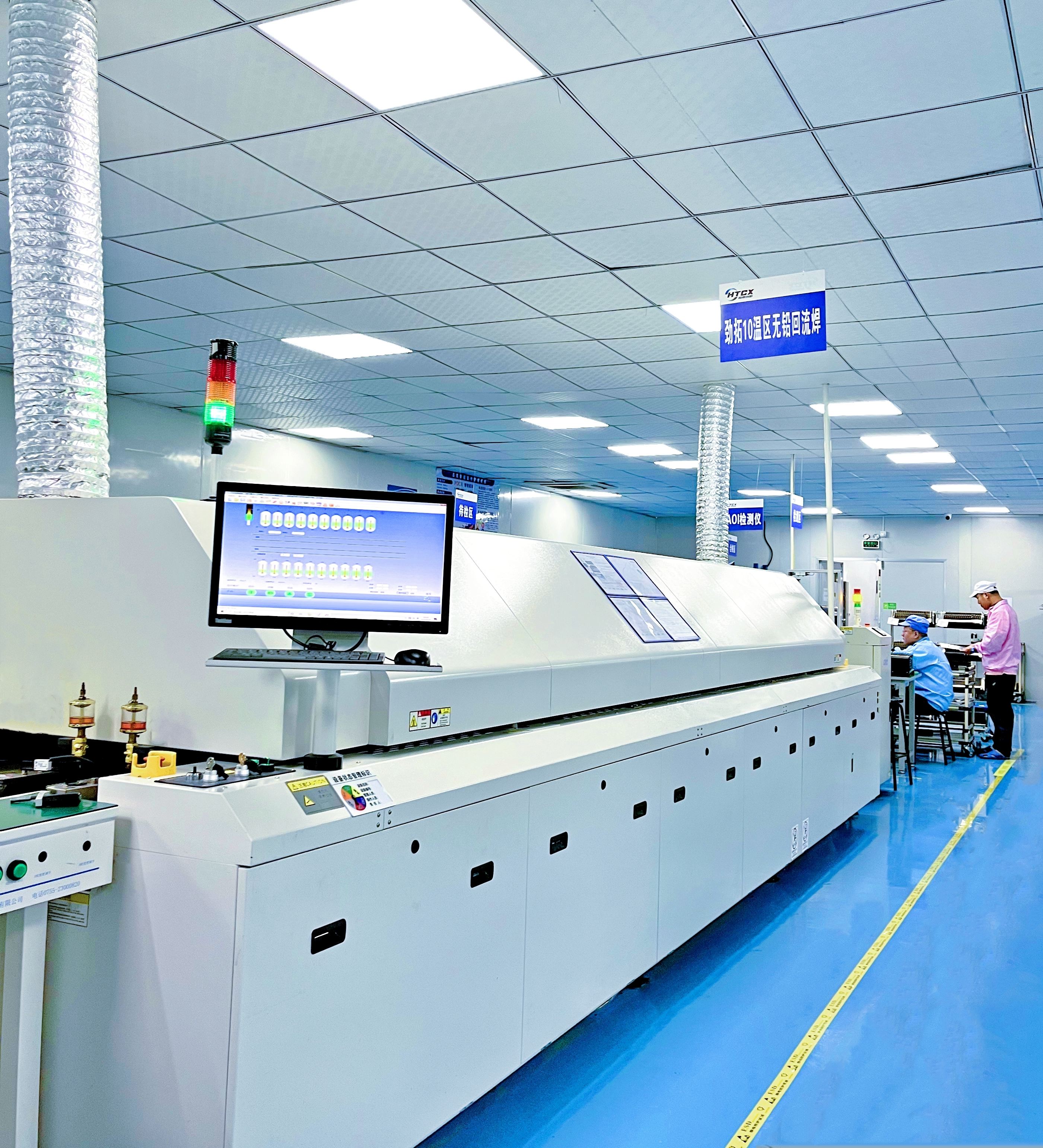

贴片加工中的焊接温度、时间等工艺参数至关重要。在回流焊接中，一般峰值温度控制在230-250℃，焊接时间在60-90秒为宜。若温度过高或时间过长，易出现元件损坏、焊点虚焊等问题；温度过低或时间过短，则焊接不牢固。某企业在生产工业控制器电路板时，将焊接温度从240℃提高到260℃，结果良率从90%骤降至75%，后调整回合适温度，良率才恢复正常。

三、成本分析

（一）设计成本

电路板设计成本主要包括人力成本和软件工具成本。一名资深电路板设计师月薪约1-2万元，完成一款中等复杂度工业控制器电路板设计通常需要1-2个月。同时，专业的设计软件如AltiumDesigner，一套正版软件价格在数万元。综合来看，设计成本在数万元到数十万元不等，这取决于设计的复杂程度和人力投入。

（二）贴片加工成本

贴片加工成本涵盖设备折旧、物料损耗、人工费用等。一台高端贴片机价格在50-100万元，按使用寿命5-8年计算，每年折旧成本较高。物料损耗方面，主要是焊锡、贴片胶等，每块电路板约0.5-1元。人工费用根据地区和工厂规模不同有所差异，平均每小时20-50元。以生产1000块电路板为例，贴片加工成本约在1-3万元。
