PCB 封装是什么？

PCB封装也称为电路板封装，是指在PCB（印刷电路板）上安装和封装电子元器件的一种工艺或技术。它定义了电子元器件与PCB之间的物理接口，并为PCB的组装和维护提供了必要的信息。

封装的主要目的是保护内部的电子元件，防止其受到外部环境的影响，如灰尘、湿气和机械冲击等。同时，良好的封装也能提高电路板的散热性能，确保元器件在长时间工作后不会因过热而损坏。

常见的PCB封装类型

双列直插式封装（DIP）

在长方形的塑料或陶瓷基座上，两侧分别有一排平行的引脚，可进行插接。具有成本低、易于操作等优点，常用于传统电子设备

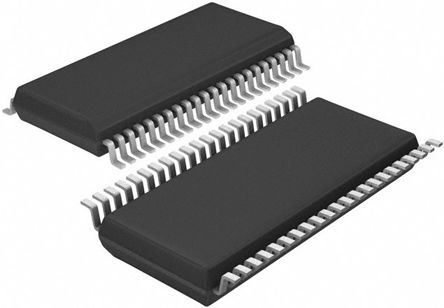

小外形封装（SOP）

外形比 DIP 封装更为紧凑，适合高密度安装，引脚从封装两侧引出，呈海鸥翼状，焊接时自我对中能力强，提高了生产效率

四方扁平封装（QFP）

引脚从四个侧面引出，呈扁平状，具有引脚数量多、组装密度高等优点，广泛应用于高性能电子设备

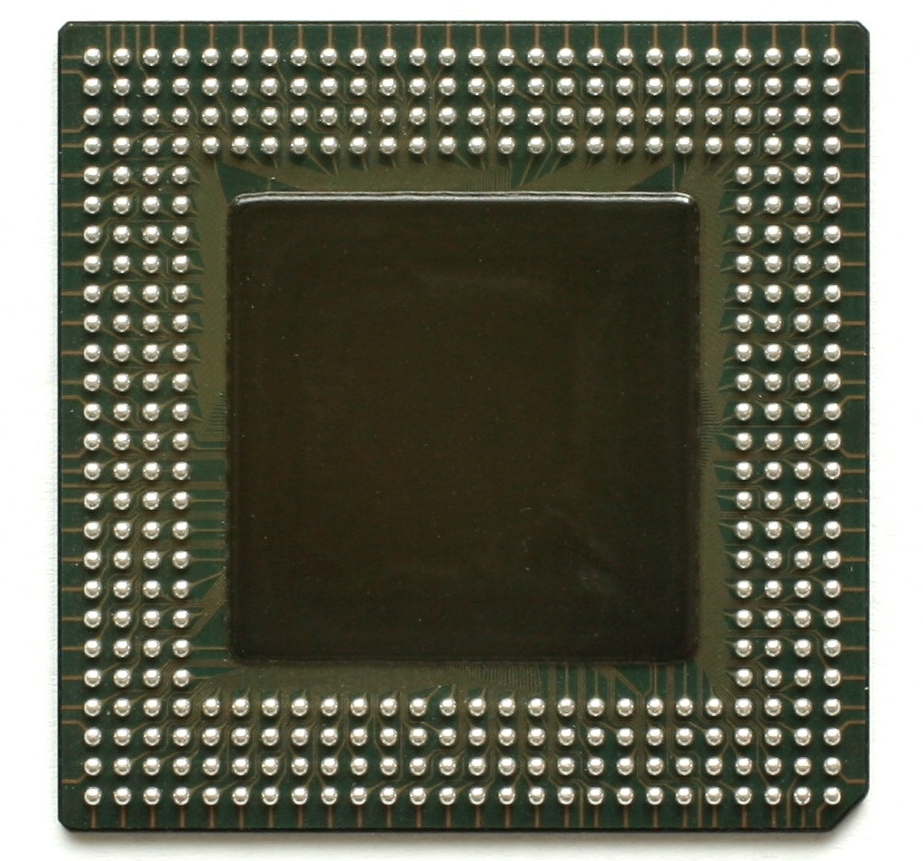

球栅阵列封装（BGA）

在封装底部有许多微小的焊球作为引脚，这些焊球按照网格状排列，具有高引脚数、高密度、高性能等优点，特别适合需要大量引脚和高速数据传输的场合.

芯片级封装（CSP）

尺寸接近于芯片本身大小，具有极小的体积和重量，非常适合便携式电子设备，近年来发展迅速.

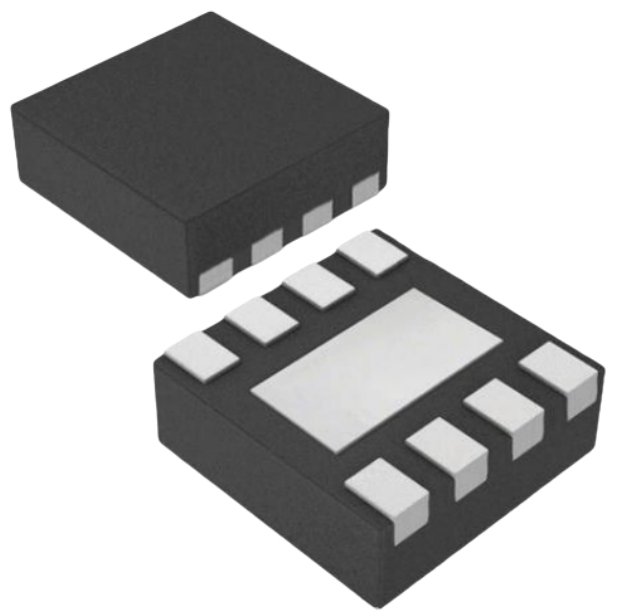

四方扁平无引脚封装（QFN）

无引脚，利用封装底部中央位置的大面积裸露焊盘散热，同时在封装四周有电极触点，既节省空间，又提高散热性能，常用于对空间和散热要求较高的场合.

带引线的塑料芯片载体（PLCC）

引脚从封装的四个侧面引出，呈丁字形，是塑料制品，引脚中心距 1.27mm，引脚数从 18 到 84，J 形引脚不易变形，比 QFP 容易操作，但焊接后的外观检查较为困难.

芯片贴装封装（COB）

将芯片直接贴附在 PCB 上，通常用于小型和高集成度的应用.

PCB封装的选择与考虑因素

1、对于高频信号传输的应用场景，如高速通信电路或者射频电路，封装的寄生参数（如电感、电容和电阻）会对信号完整性产生重大影响。BGA 封装和 CSP 封装由于其短的信号路径和良好的电气隔离性能，能够提供较好的高频特性。另外，QFN 封装通过减少引脚长度和降低封装电感，也能在一定程度上满足高频信号传输的要求。

2、在大规模自动化生产中，封装的可制造性和可装配性非常重要。SOP、QFP 和 BGA 封装等表面贴装封装（SMT）类型更适合自动化生产流程，因为它们能够通过高速贴片机进行快速准确的安装。而 DIP 封装则需要进行插件操作，相对来说不太适合大规模自动化生产，但在手工焊接或者小批量生产中比较方便。

3、不同的封装对焊接工艺有不同的要求。例如，BGA 封装需要采用特殊的回流焊工艺，因为其焊球在封装底部，对焊接温度曲线和焊接精度要求较高；SOP 和 QFP 封装的引脚在封装侧面，焊接工艺相对简单，但对于引脚间距较小（如小于 0.5mm）的 QFP 封装，也需要高精度的焊接设备来保证焊接质量。

4、在一些恶劣的工作环境或者需要频繁移动的设备中，封装的机械稳定性至关重要。例如，在汽车电子设备或者工业自动化设备中，QFN 和 BGA 封装由于其良好的封装结构和牢固的引脚连接方式，能够提供较高的机械稳定性，减少因震动或者冲击导致的引脚松动或者焊点断裂等问题。

PCB封装是电子元器件与PCB之间连接的关键技术，也是确保电子设备的可靠性和性能重要性，它通过多种封装类型和设计要素来满足不同应用场景的需求。了解了各种常见的PCB封装类型及其特点，我们可以根据实际需求进行选择，提高生产效率，并最终提升产品的市场竞争力。
