‌控制板由多种元器件组成，主要包括电阻器、电容器、电感器、二极管、晶体管、集成电路（IC）等。‌这些元器件在电路板上各自扮演着不同的角色，共同确保电路的正常运行和系统的稳定工作。

‌电阻器‌：限制电流、分压以及消耗电能，根据电阻值是否可变，电阻器可分为固定电阻器和可变电阻器。‌

电容器‌：储存电荷，常用于滤波、去纹波、耦合以及维持电压稳定等功能。

‌电感器‌：储存磁场能量，用于滤波、补偿、阻抗匹配等功能。

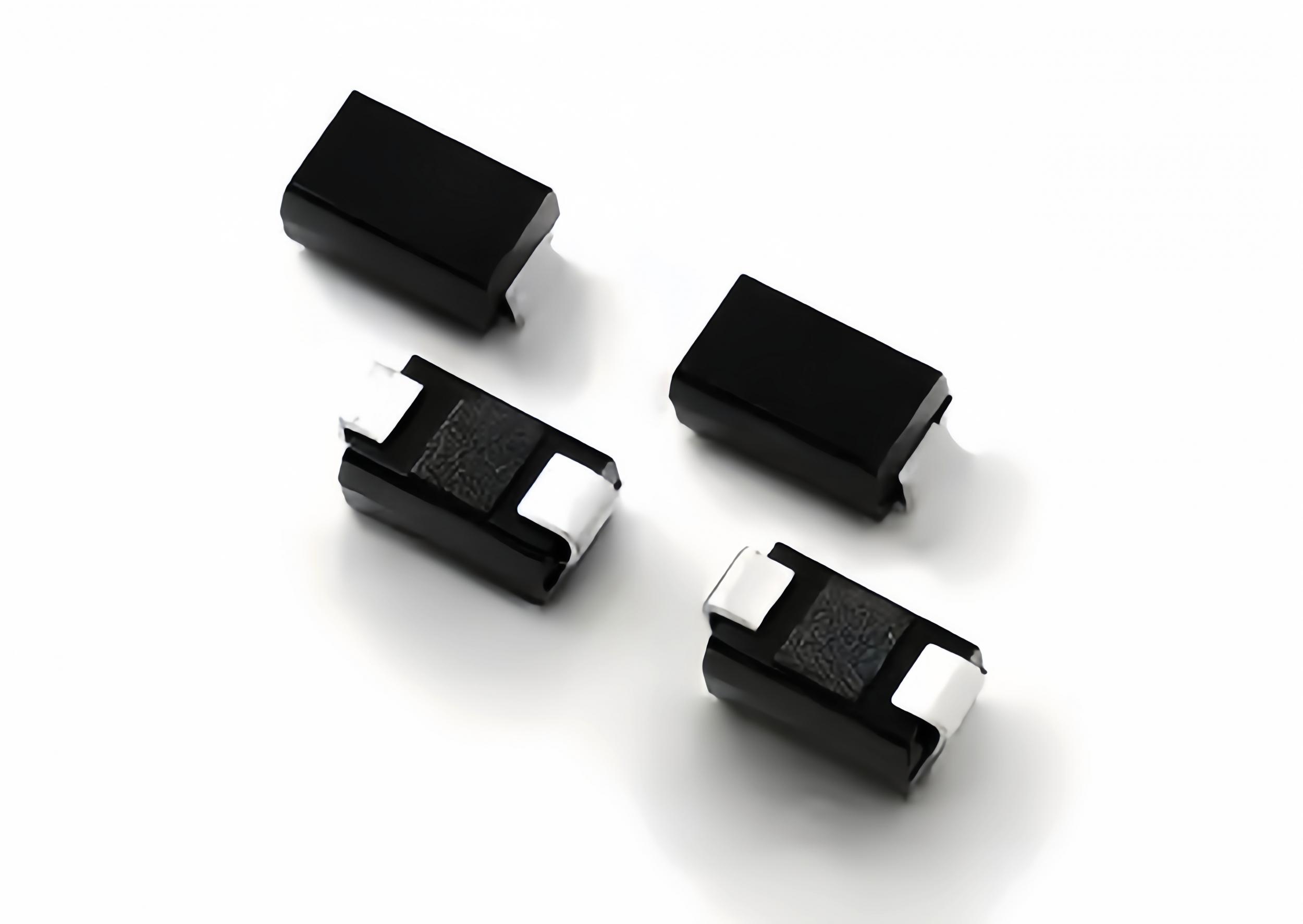

‌二极管‌：具有单向导电性，用于整流、开关、稳压以及保护等功能。

晶体管‌：用于放大电信号和控制电路，广泛应用于放大电路、开关电路以及振荡电路等。

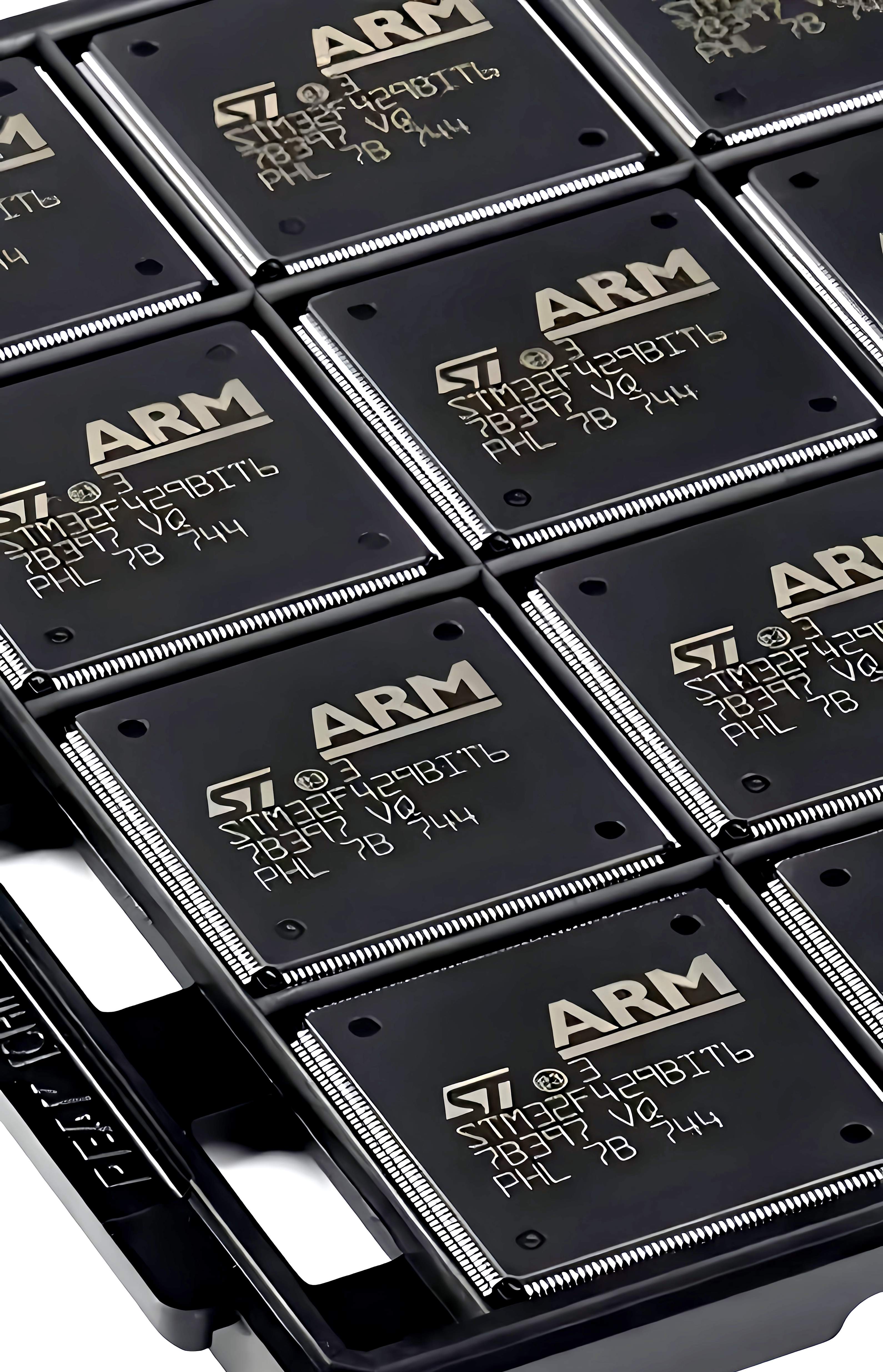

‌集成电路（IC）‌：将多个电子元器件集成在一个芯片上，完成一定的电路功能，具有多个引脚，每个引脚都有其特定的功能。

在控制板中，各种元器符号用于表示电路中的不同组件，这些符号不仅在电路图上使用，也出现在实际的PCB（印刷电路板）上，帮助技术人员理解和构建电路。以下是一些常见的元器符号及其含义：

‌C‌ 通常代表电容器，用于储存电量和电能。

‌R‌ 代表电阻器，用于限制电流和调整电压。

‌L‌ 表示电感，用于把电能转化为磁能而存储起来。

‌D‌ 代表二极管，具有单向导电性。

‌T‌ 通常代表变压器，用于电压变换。

‌Q‌ 可以代表三极管，是电子放大和控制的基石。

‌U‌ 通常代表芯片，集成电路的核心。

‌UR‌ 可能代表可控硅整流器，用于电源功率控制。

‌VC‌ 控制电路有电源的整流器，用于交流转直流。

‌UF‌ 变频器，通过改变电机工作电源频率方式来控制交流电动机。

‌UC‌ 变流器，使电源系统的电压、频率、相数和其他电量或特性发生变化。

‌UI‌ 逆变器，把直流电能(电池、蓄电瓶)转变成定频定压或调频调压交流电。

‌M‌ 代表电动机，将电能转换为机械能。

以上符号不仅帮助技术人员快速识别电路中的各个组件，而且还大大简化了电路的设计和构建过程。每个符号都代表了电路中的一个特定部分，通过这些符号，技术人员可以更容易地理解电路的工作原理和各个组件之间的相互作用‌‌。
